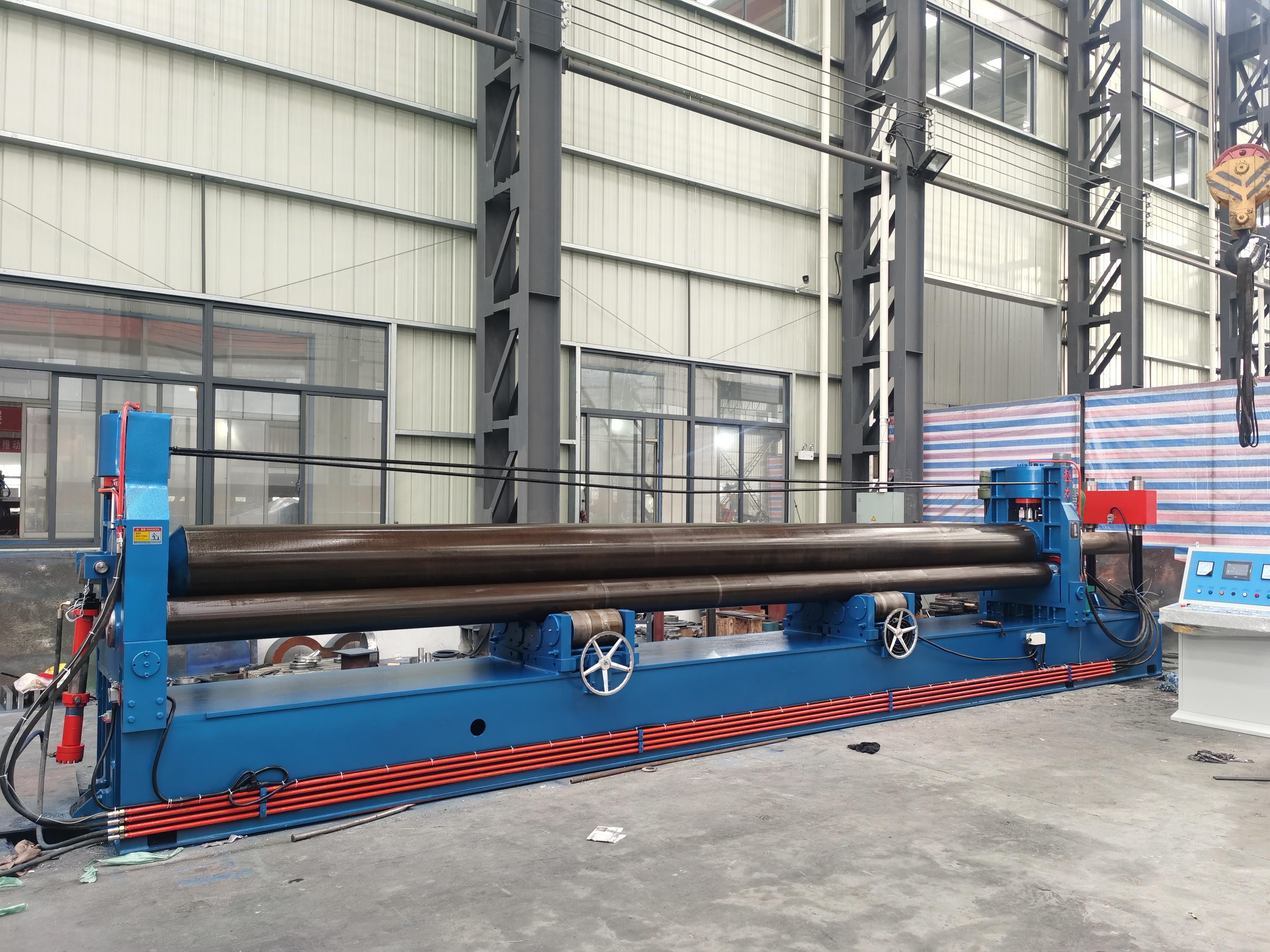

Rouleuse hydraulique symétrique à 3 rouleaux W11Y

Le laminoir hydraulique symétrique à 3 rouleaux possède 3 rouleaux disposés symétriquement.Le rouleau supérieur est situé au centre de deux rouleaux inférieurs et est directement entraîné par deux vérins hydrauliques pour se déplacer verticalement.L'engrenage de sortie sur le réducteur de vitesse principal est utilisé pour engrener les engrenages des deux rouleaux inférieurs pour la rotation afin de fournir un couple pour la plaque de roulement.La plaque métallique est située parmi trois rouleaux de travail et par la suite pliée en continu sous la pression du rouleau supérieur et la rotation des rouleaux inférieurs pour générer une déformation plastique permanente sur la plaque afin de rouler la plaque à la forme requise telle qu'un cylindre, un cylindre conique ou un arc.

L'inconvénient de la laminoir hydraulique à 3 rouleaux est que l'extrémité de la plaque ne peut pas être pliée au préalable, mais le pré-cintrage peut être réalisé pendant l'arrondi.Le déplacement vertical du rouleau supérieur est surveillé par un capteur de déplacement et affiché par un compteur numérique, de sorte que le déplacement et la position du rouleau supérieur peuvent être directement observés et que l'efficacité de travail et la qualité du produit sont donc augmentées.
